第十次课：OpenStack 架构与实例创建工作流

约 3327 字大约 11 分钟

OpenStack私有云NovaNeutron

2026-07-30

进入本课环境

[Windows PowerShell] wsl ~：打开本机默认的 WSL2 Ubuntu；本课在 WSL 中完成架构与工作流练习，不需要 SSH 登录 ECS。

前九次课一直站在“云服务器使用者”的位置：购买一台 ECS，登录系统，再部署和维护服务。从本次课开始，我们把视角移到云平台内部，看看一台云主机是怎样被多个服务共同创建出来的。

先用一条完整请求建立全景，后面再逐层拆开每项服务。

提交创建请求

Horizon、CLI 或应用向 Nova API 提交实例名、Flavor、Image、Network 和密钥等参数。

观察点

Nova 协调实例生命周期，但不会替代身份、镜像、网络和资源选择服务。
BUILD 是异步过程，task_state 比一句“创建中”更能缩小检查范围。
ACTIVE 只说明平台认为实例运行，SSH 还要验证地址、访问控制和系统服务。

本课不在 2 核 2 GiB ECS 上完整安装 OpenStack。完整控制面包含数据库、消息队列、身份、计算、网络、镜像、调度等多项服务，小规格单机很难提供稳定而有意义的实验。我们选择更适合当前条件的学习目标：

能说清 OpenStack 核心服务各自负责什么。
能沿一次实例创建请求找到身份、镜像、规格、网络、调度和计算证据。
能区分“用户看到的实例状态”和“平台内部正在执行的任务”。
能在没有 OpenStack 账号时，使用官方资料和本地证据表完成架构分析。

关键提醒

本课的目标是读懂云平台，不是假装部署了云平台。官方页面截图能证明文档如何定义服务和状态；课程互动能证明你完成了架构推演，它们都不能证明本机正在运行 OpenStack。

10.1 本课只做架构推演

先不安装 OpenStack。我们从一次创建实例的请求出发，依次回答身份、规格、镜像、网络、调度和计算由谁负责，再用状态与官方 API 页面核对这条请求链。

实训结果是一份服务映射与故障定位表。表中的每个判断都要写出依据，不能把“文档这样描述”写成“本机已经运行”。

10.2 OpenStack 不是单体软件

OpenStack（由一组相互协作的开源服务组成的云计算平台，主要用于建设和管理 IaaS 云）。比起一套装完即止的单体应用，它更像一个按职能分工的云平台组件库。

OpenStack 官方 2026.1 版本列出了大量的子项目。初学者不必被庞大的清单吓倒，先看懂这 8 个核心角色：

服务	常见项目名	核心职责	创建实例时提供什么
身份认证	Keystone	统一管理用户、项目、角色、令牌与服务入口	验证“是谁在哪个项目里发起请求”
计算	Nova	负责实例生命周期调度与计算任务协调	接收创建指令并调度其他服务响应
资源候选	Placement	跟踪计算节点资源库存，并返回满足需求的分配候选	为 Nova 调度器提供可用资源候选
镜像	Glance	系统镜像的登记、检索与存储管理	提供虚拟机启动所需的操作系统镜像
网络	Neutron	管理虚拟网络、子网、端口、路由与安全组	为新实例分配虚拟网卡与网络联通
块存储	Cinder	云硬盘与数据卷的生命周期管理	按需挂载独立的数据云盘
控制台	Horizon	面向用户的 Web 图形界面	把用户的点击转化为后端 API 调用
消息与数据库	RabbitMQ、MariaDB 等	跨服务传递异步消息、持久化平台元数据	支撑底层服务间协作，不对租户暴露

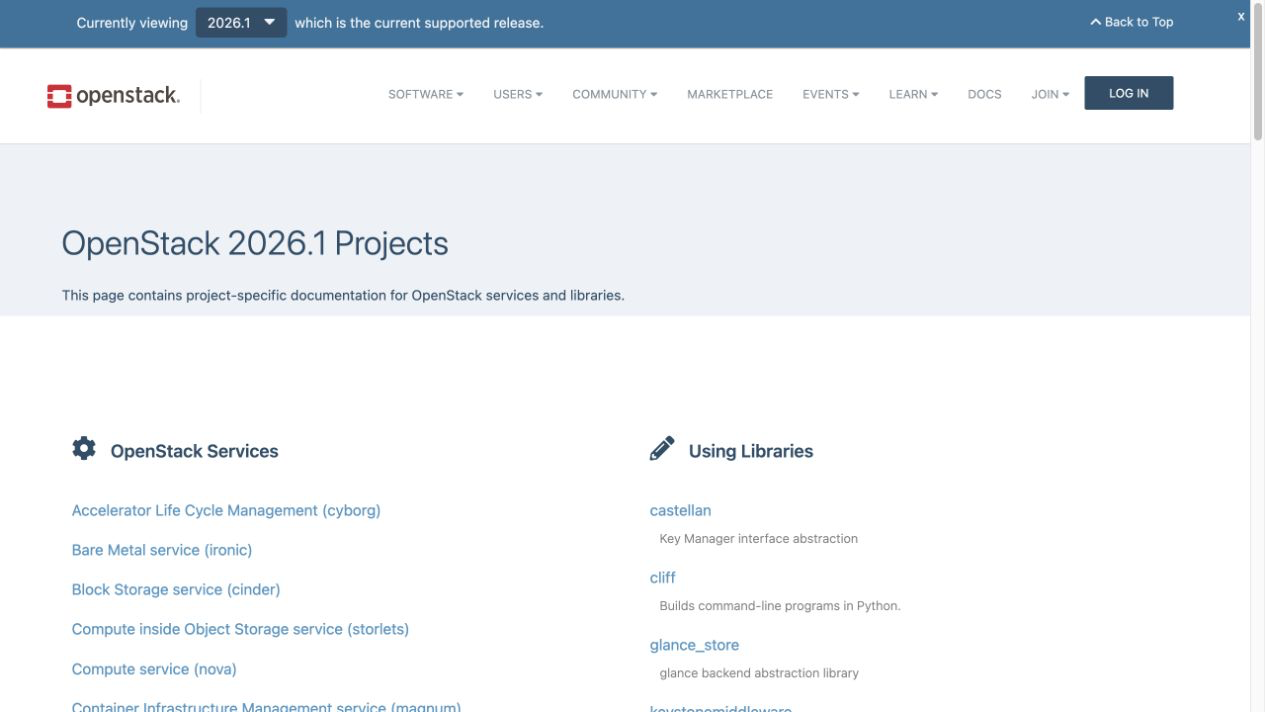

OpenStack 2026.1 官方服务与项目清单页面 — 图 10-1　2026-07-28 实际访问的 OpenStack 2026.1 官方文档页面。页面直观证明了 OpenStack 由多项服务组合而成；截图仅作官方文档举例，不能当成本地已经部署了这些服务。

在实际架构中，绝不能把 Nova 简单等同于整个 OpenStack，也不能以为 Horizon 承担了底层虚拟机创建逻辑。Horizon 只是前台入口，真正的算力、网络和磁盘分配全由后端服务协同完成。

10.3 一次创建请求先回答六个问题

在阿里云控制台点选购买 ECS 时，我们需要指定镜像、规格、网络、安全组与登录密钥。OpenStack 的后台处理逻辑完全一致，每一项操作都对应明确的问题与服务：

问题	OpenStack 对应的概念	主要负责服务
谁在请求，归属哪个项目？	用户、项目、Token	Keystone
需要多大 CPU 和内存？	Flavor（规格模板）	Nova
用什么操作系统镜像启动？	Image	Glance
绑定到哪张虚拟网络？	Network、Subnet、Port	Neutron
哪些计算节点具有所需资源？	Resource Provider、Allocation Candidate	Placement
由谁选择节点并在底层拉起虚拟机？	Scheduler、Server、Hypervisor Task	Nova Scheduler、Nova Compute

其中 Flavor（描述虚拟 CPU、内存和磁盘等虚拟硬件规格的资源模板），Image（用于创建或重构实例的系统镜像），Port（连接实例虚拟网卡与虚拟网络的端口对象）。

遇到排错时，找准对应服务是关键。如果是“镜像下载超时”，去查安全组或者磁盘配额毫无意义；如果是“宿主机资源不足”，也不该去归咎镜像文件损坏。

10.4 实例创建是异步工作流

用户向 Nova 提交创建请求后，平台绝不会让 API 一直阻塞等待底层的镜像下载、网络分配和虚拟机拉起。API 校验通过后会立即返回，并将实例置于 BUILD 状态，后台再异步完成实际的搭建动作。

Nova Compute API 定义的标准任务生命周期如下：

BUILD
  scheduling            选择最佳计算节点
  networking            配置虚拟网卡与网络
  block_device_mapping  挂载本地磁盘或 Cinder 卷
  spawning              在 Hypervisor 上拉起虚拟机
ACTIVE                  成功运行，可尝试连接
ERROR                   过程出错，创建中断

这里的缩进不是说每一步永远严格串行，而是帮助初学者把状态和负责对象对应起来。生产环境还会受到驱动、网络实现、卷启动方式和运维配置影响。

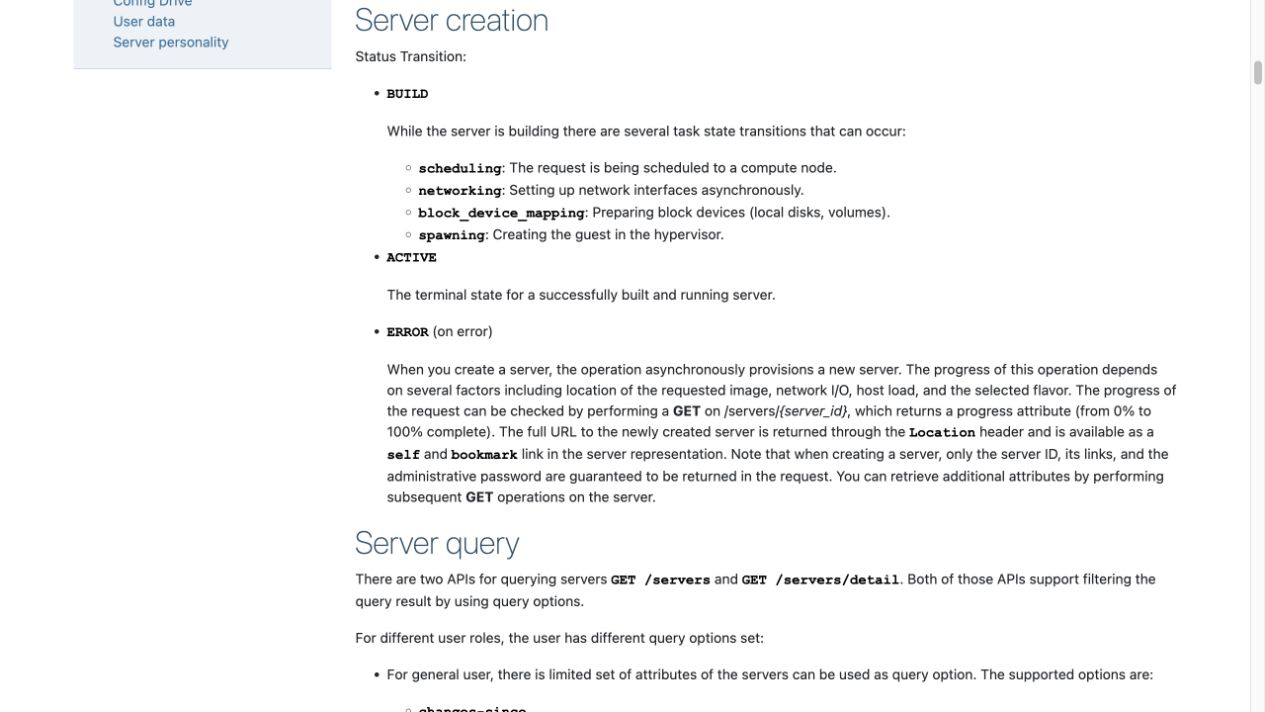

OpenStack Compute API 官方页面中的 Server creation 状态与任务 — 图 10-2　2026-07-28 实际访问的 Nova Compute API 官方页面。它明确展示 `BUILD`、`scheduling`、`networking`、`block_device_mapping`、`spawning` 以及 `ACTIVE/ERROR`；截图展示的是 API 文档，不能说明某个真实实例正处于这些状态。

官方页面还说明，创建是异步过程，可以通过 GET /servers/{server_id} 查询进度。所以别看到 API 请求已被接受，就急着下结论说“实例已经可以登录”。

OpenStack Instance 启动过程建议观看：13:04

在 Bilibili 打开

观看时留意：一次创建实例请求会依次用到哪些服务，每个服务回答什么问题？

与本课的关系：视频较早，只用于理解稳定的职责与工作流，不照搬界面、命令和版本细节。

10.5 用状态判断下一条证据

没有管理员权限时，学生通常只能看到实例状态、任务提示和有限的事件信息。即使如此，状态仍能帮助安排检查顺序：

现象	当前能说明	下一条证据
长时间 `BUILD`，任务为 `scheduling`	请求可能还在资源选择阶段	规格、可用区、配额和调度事件
`BUILD`，任务为 `networking`	平台正在准备网络资源	网络、子网、端口和网络服务事件
`BUILD`，任务为 `block_device_mapping`	正在准备本地盘或卷	卷状态、镜像可见性和块存储事件
`BUILD`，任务为 `spawning`	已接近计算节点创建阶段	计算服务、镜像获取和虚拟化层事件
`ACTIVE`	平台认为实例已运行	IP、端口、安全组、系统服务和实际 SSH
`ERROR`	创建没有完成	故障消息、request ID 和管理员日志

安全边界

ACTIVE 只说明平台认为实例在运行，离 SSH 成功还有距离。实例状态来自云平台，SSH 还要经过地址、网络、安全组、系统监听、账号和凭据。不要因为 SSH 失败就直接删除实例或重建控制面。

OpenStack 通信流程建议观看：11:15

在 Bilibili 打开

观看时留意：API 请求、服务调用和消息传递怎样影响实例状态变化？

与本课的关系：把视频中的组件名称对应到本课服务图即可，不需要安装完整 OpenStack。

10.6 API、命令行和 Horizon 是三个入口

Horizon、OpenStackClient 和应用程序最终都在调用服务 API，只是面向的使用方式不同：

Horizon 页面 ─┐
openstack CLI ├─> Keystone 令牌与服务目录 ─> Nova / Neutron / Glance / Cinder API
应用程序 API ─┘

如果 Horizon 页面报错，而 CLI 和 API 正常，问题可能位于界面或会话层；如果三种入口都在同一个 API 动作失败，则应继续查看服务端请求和依赖。界面按钮不是平台能力本身。

在有真实 OpenStack 环境时，常见只读命令包括：

[WSL] openstack token issue

它会请求 Keystone 签发或显示当前令牌信息，用于确认凭据和项目上下文。不要把输出中的令牌完整放进作业。

[WSL] openstack catalog list

它读取服务目录，查看当前云公开了哪些服务入口。目录里出现 compute 不等于 Nova 后端一定健康。

[WSL] openstack server show <实例名或ID>

它读取一个实例的状态与属性。只有获得课程 OpenStack 账号时才执行；本课没有账号时，不在报告中编造输出。

10.7 本课实训：做一名“请求链分析员”

本课实训不需要云平台账号。进入 WSL 的 lab-10 目录：

[WSL] cd ~/cloud-course/lab-10

这一步切换到本课目录。可用 pwd 确认没有进错路径。

[WSL] mkdir -p answers

[WSL] cp starter/service-map.tsv answers/service-map.tsv

这一步把服务职责表复制到答题目录。只编辑 answers/ 中的副本，保留原始模板作为对照。

[WSL] cp starter/instance-workflow.tsv answers/instance-workflow.tsv

这一步复制实例工作流表。随后为每个阶段补上负责服务、当前证据和下一条检查。

[WSL] bash verify.sh

脚本只检查表格结构、必需阶段、服务名和是否仍有空白项，不判断开放题文字是否合理。最终结论仍需根据官方资料人工复核。

完整步骤见实训 10：OpenStack 服务映射与实例工作流。

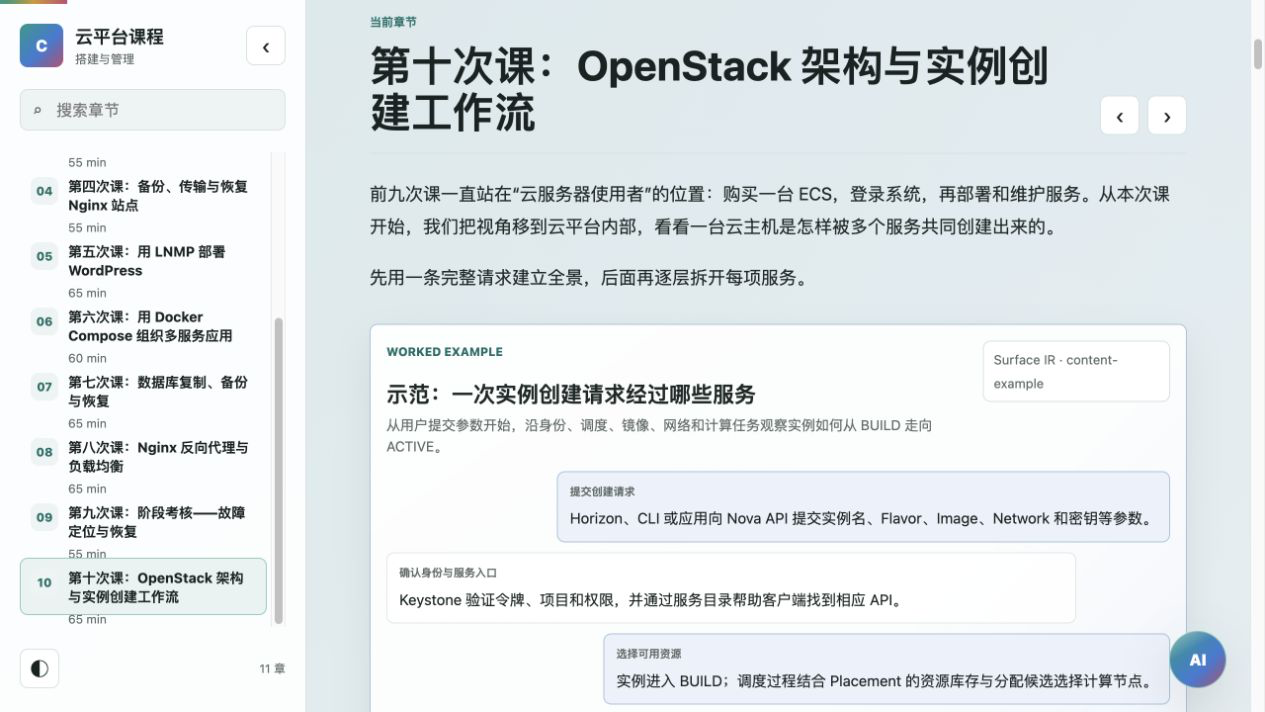

课程 Reader 中实际运行的 OpenStack 实例工作流互动 — 图 10-3　本课程 Reader 实际渲染的实例工作流互动。它证明课程互动资产可以访问并展示服务协作；互动是教学推演，不是 OpenStack 控制台，也不证明真实实例已创建。

观察点

助教是否把状态与负责服务对应起来？
是否明确现有证据的证明范围，没有把 ACTIVE 等同于 SSH 正常？
是否避免虚构输出、索取凭据或建议在小规格机器硬装 OpenStack？

不知道问什么时，可以先选一句：

正在加载对话组件…

本实验的原始聊天仅保存在当前标签页，不会写入全局课程助教上下文。

10.8 报告怎样写才不空泛

每个判断都使用“三列表”：

当前证据	已经证明	还需要什么
状态为 `BUILD`，任务为 `networking`	请求已经进入网络准备阶段	网络端口、Neutron 事件或管理员日志
状态为 `ACTIVE`	平台认为实例运行	实际 IP、访问控制、系统端口和 SSH 请求
服务目录有 `image`	Keystone 返回了镜像服务入口	Glance API 与具体镜像是否可用

报告中不要写“Nova 负责一切”“状态正常所以网络正常”。服务职责越清楚，排障范围越小。

10.9 清理与提交

本课只产生本地答题表和 Word 报告，不创建云资源，也不启动后台服务。完成后保留：

answers/service-map.tsv
answers/instance-workflow.tsv
第10次课_OpenStack架构分析报告.docx

删除临时测试副本前先确认路径：

[WSL] realpath ./answers

它会显示答题目录的绝对路径。确认它位于 lab-10 后，再清理明确的临时副本，不要误删报告和最终答案。

提交文件名：

班级_学号_姓名_第10次课_OpenStack架构分析报告.docx

只提交一个 Word 到智慧职教“第10次课”。截图中不出现令牌、账号、完整地址或浏览器个人信息。

10.10 第十次课小测

10.11 小结

OpenStack 是一组通过 API 协作的服务，不等于 Nova 或 Horizon。
Keystone、Nova、Placement、Glance、Neutron 和 Cinder 各自回答不同问题。
实例创建是异步工作流，BUILD 中的任务状态能缩小检查范围。
ACTIVE 是平台状态，不等于 SSH、应用和公网路径全部正常。
官方截图、互动推演和真实平台证据必须明确各自的证明范围。

下一次课把这些角色映射到阿里云 ECS、VPC、安全组、云盘、快照和 OSS，建立私有云与公有云之间的概念桥梁。
